BILOBA 530 - Téléphone ATLINKS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléphone sans fil avec répondeur
Marque et modèle	ATLINKS BILOBA 530
Alimentation base	Adaptateur secteur AC/DC : entrée 250 V AC, sortie 9 V DC, 450 mA
Alimentation combiné	Batterie rechargeable Ni-Cd 3,6 V, format AAA 2/3AA
Autonomie en conversation	6 heures (valeur moyenne)
Autonomie en veille	4 jours (valeur moyenne)
Portée en champ libre	300 mètres (peut varier selon l'environnement)
Capacité du répertoire	10 numéros (20 chiffres max par numéro)
Capacité du répondeur	15 minutes d'enregistrement total, 32 messages max, annonce 30 s max, message 2 min max
Fonctions principales	Appels, haut-parleur base, interphonie base/combiné, recherche de combiné, rappel dernier numéro, répondeur avec télécommandes à distance, filtrage d'appels
Réglage volume écouteur	2 niveaux (min/max) en cours de communication
Sonnerie combiné	Activable/désactivable via touches * et #
Sonnerie base	Volume réglable (fort/faible) par appui long sur touche ( ) de la base
Indicateurs lumineux	Voyant base : allumé en service, clignote lors d'appel ou recherche
Normes	CTO, conformes aux directives européennes 73/23/CEE et 89/336/CEE
Entretien	Nettoyer avec un chiffon antistatique légèrement humecté d'eau ; éviter produits abrasifs
Sécurité	Adaptateur secteur EN 60950 ; batterie à éliminer selon réglementation ; ne pas utiliser près d'une fuite de gaz
Garantie	Selon les clauses du distributeur ; conservez la facture
Service consommateurs	Assistance téléphonique : 0 820 820 217 (lun-sam 8h-19h)

FOIRE AUX QUESTIONS - BILOBA 530 ATLINKS

Comment régler la date et l'heure du répondeur ?

Appuyez sur le bouton au dos de la base. Ensuite, utilisez les touches de la base : appuyez sur Touche H pour régler l'heure (chaque impulsion avance d'une heure), sur Touche M pour les minutes (appui court : +1 min, appui long : +5 min), et sur Touche J pour le jour (appui long change le jour). Un appui court sur J/VERIF O permet d'écouter l'heure et le jour.

Comment enregistrer une annonce sur le répondeur ?

Faites un appui long sur la touche de la base (celle marquée d'un symbole de répondeur). Un bip indique le début de l'enregistrement. Maintenez la touche enfoncée pendant que vous parlez. Relâchez pour arrêter. L'annonce doit durer au moins 5 secondes et au maximum 30 secondes. Pour écouter l'annonce, appuyez brièvement sur la même touche.

Comment utiliser l'interphonie entre la base et le combiné ?

Depuis le combiné : appuyez sur la touche ( ) (décrocher) puis sur #. La base émet des bips. La personne à la base doit appuyer sur la touche ( ) de la base pour répondre. Depuis la base : appuyez sur la touche ( ) de la base, puis la personne au combiné appuie sur ( ) pour répondre. Pour terminer, appuyez sur ( ) (raccrocher). L'interphonie dure 15 minutes max.

Comment régler le volume de la sonnerie de la base ?

Enlevez le combiné de la base. Faites un appui long sur la touche ( ) de la base (celle avec un symbole de cloche). La sonnerie alterne entre fort et faible. Relâchez quand le niveau vous convient. Un bip de confirmation est émis.

Comment mémoriser un numéro dans le répertoire ?

Appuyez sur la touche R (elle se met à clignoter). Composez le numéro de téléphone (20 chiffres max). Appuyez à nouveau sur R, puis saisissez un chiffre de 0 à 9 comme emplacement mémoire. Un bip valide l'enregistrement.

Comment activer ou désactiver la sonnerie du combiné ?

Pour activer : appuyez sur la touche * puis sur #. La sonnerie retentit. Appuyez sur * pour confirmer. Pour désactiver : appuyez sur R puis sur #, puis sur 0, puis sur R pour confirmer. Un bip indique la désactivation.

Comment utiliser le haut-parleur de la base ?

En cours de communication, faites un appui long sur la touche ( ) du combiné (celle avec un symbole de haut-parleur). La touche clignote. Pour régler le volume, appuyez brièvement sur la même touche. Pour désactiver, refaites un appui long. En fin d'appel, le haut-parleur se désactive automatiquement.

Comment rechercher le combiné depuis la base ?

Appuyez sur la touche ( ) de la base (celle avec un symbole de recherche). Le combiné sonne jusqu'à ce que vous rappuyiez sur cette touche, ou que vous décrochiez puis raccrochiez le combiné, ou que vous le reposiez sur la base.

Comment écouter les messages du répondeur à distance ?

Appelez votre téléphone depuis un autre poste. Attendez que le répondeur décroche. Pendant l'annonce, appuyez sur la touche *, puis composez votre code d'interrogation à distance (par défaut 123). Suivez les instructions du guide vocal. Utilisez les touches suivantes : 1 pour réécouter le message en cours, 2 pour le suivant, 3 pour le précédent, 0 pour effacer, etc.

Que faire si le combiné ne trouve pas la base ?

Assurez-vous que la base est branchée et que le voyant vert est allumé. Vérifiez que la batterie du combiné est chargée. Si le combiné émet un bip d'erreur en essayant de prendre la ligne, reposez-le sur la base pour qu'il se réenregistre automatiquement. Un bip de confirmation sera émis.

MODE D'EMPLOI BILOBA 530 ATLINKS

1. PREMIERE UTILISATION 3

1.1 Installation 3 1.2 Mise en service de la base 4 1.3 Mise en service du combiné 5 1.4 Identification 6

1. TELEPHONER 7 2.1 Recevoir un appel 7 2.2 Emettre un appel 8 2.3 Regler le volume de I'ecouteur en cours de communication 8
2. ACTIVER / DESACTIVER LE HAUT-PARLEUR ET REGLER SON VOLUME 9
3. RAPPELER LE DERNIER NUMERO COMPOSE 9
4. ORGANISER VOTRE REPERTOIRE 10

5.1 Enregistrer une mémoire 10 5.2 Remplacer une mémoire 11 5.3 Effacer une mémoire 11 5.4 Appeler un correspondant enregistré dans le répertoire 12

1. PERSONNALISER VOTRE TELEPHONE 13

6.1 Activer / Désactiver la sonnerie du combiné 13 6.2 Régler le volume de la sonnerie de la base 14

1. BILOBA ET L'ACCES AUX SERVICES DE VOTRE OPERATEUR 15
2. RECHERCHE DE COMBINE 15
3. INTERPHONIE BASE / COMBINE 16 9.1 Interphonie a partir du combiné 16 9.2 Interphonie a partir de la base 17
4. LE REPONDEUR 18

10.1Programmer la date et l'heure 18 10.2 Enregistrer/étjour uneannounce 19 10.3 Activer/desactiver le répondeur 20 10.4 Interrogier le répondeur 21 10.5 Fittrer les appels 22 10.6 Regler le code d'interrogation a distance 22 10.7 Interroger vous repondeur a distance 23

1. INFORMATIONS COMPLÉMENTAIRES 24

11.1 Caractéristiques techniques 24 11.2 Garantie 25 11.3 Sécurité 26 11.4 Entretien 27 11.5 Services consommateurs 27

1.1 Installation

La base biloba doit être placée à l'écart de toute zone de chaleur excessive (radiateur, soleil,...) et protégée contre les vibrations, la poussière, l'humidité, les projections de liquides.

Veiller à bien désigner l'environnement de la base car la qualité des communications en dépend. Eviter en particulier la proximité immédiate des éléments suivants : fenêtre, béton armé, masse métallique, télévision, tube fluorescent, lampe halogène, centrale d'alarme, chaîne HIFI, Minitel, etc.

La portée de votre téléphone varie en fonction de son environnement. Les obstacles tels que murs épais, structures métalliques peuvent altérer la portée. Pour optimiser la portée, vous pouvez modifier l'orientation de votre base et de son antenne.

BILOBA 530 Fr. qxd

14/02/01 09:46

Page 4

biliboba

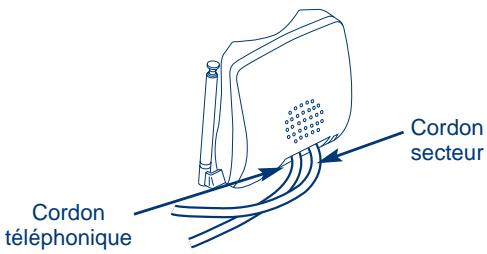

1.2 Mise en service de la BASE

Fixer le pied de la base sous les cordons. - Connecter le conjoncteur téléphonique de votre biloba à la prise téléphonique. - Connecter l'adaptateur secteur à une prise électrique 230V / 50Hz.

Le voyant vert s'allume brièvement.

• Déployer l'antenne téléscopique de la base.

BILOBA 530 Fr. qxd

14/02/01 09:46

Page 5

biliboba

Connecter la batterie

Ouvrir et maintenir la trappe. - Brancher le connecteur de la batterie. Refermer la trappe.

ouvrir la trappe

connecter et replacer la batterie

fermer la trappe

Utiliser uniquement des batteries rechargeables de caractéristiques identiques à celles fournies avec le produit. En cas de non-respect de cette commande, la responsabilité d'ATLINKS ne pourrait être engagée.

BILOBA 530 Fr. qxd

14/02/01 09:46

Page 6

biliboba

1.3 Mise en service du combine (suite)

• Poser le combiné sur la base ; la batterie est en charge. Un bip de confirmation est émis.

Avant la première utilisation, nous vous conseillons de laisser le combiné en charge sur la base pendant une journée entière (12 heures), afin d'optimiser les performances et la durée de vie des batteries.

1.4 Identification

Appuyer sur pour prendre la ligne. Si vous avez la tonalité, la base est enregistrée. - Dans le cas contraire, REPLACER le combiné sur sa base. Un bip de confirmation est émis.

BILOBA 530 Fr. qxd

14/02/01 09:46

Page 7

biliboba

2.1 Recevoir un APPEL

Pendant la phase de sonnerie :

Le voyant de la base clignote à la même cadence que la sonnerie du combiné.

• Pour prendre l'appoint, décrocher le combiné et appuyer sur. La touche du combiné est allumée, le voyant de la base clignote.
• Pour raccrocher, appuyer sur ou reposer le combiné sur la base. La touche s'éteint, ainsi que le voyant de la base.

BILOBA 530 Fr. qxd

14/02/01

09:46

Page 8

2.2 Emettre un APPEL

Pour appeler un correspondant extérieur :

préndrelaligne

la touche

clignote jusqu'à ce que la liaison soit établie entre le combiné et la base

lorsque la touche est allumée fixe

Reposer le combiné sur la base ou appuyer sur pour raccrocher

NOTA: Si la liaison entre le combiné et la base n'a pas pu être établie, le combiné émet un bip d'erreur et revient à l'état d'attente.

Dans ce cas, renouveler l'appoint.

2.3 Regler le volume de l'ecouteur en COURS de communication

• En cours de communication, appuyer sur

1 appui : volume maximum. - 1 appui : volume minimum.

À la première utilisation, le volume est réglé au niveau minimum. En fin de communication, le niveau sonore est mémorisé.

BILOBA 530 Fr. qxd

14/02/01 09:46

Page 9

biliboba

3. Activer / desactiver le haut-parleur et regler son volume

La base de votre téléphone intègre un haut-parleur. - Activer le haut-parleur : appui long sur la touche en cours de conversation. La touche clignote. - Régler le volume du haut-parleur en cours de communication : appui court sur - Désactiver le haut-parleur : appui long sur la touche ! En fin de communication, le mode haut-parleur est automatiquement désactivé.

4. Rappeler le dernier NUMERO compose

Appuyer sur

Le dernier numéro appelé est automatiquement composé.

• Pour raccrocher, appuyer sur

BILOBA 530 Fr. qxd

14/02/01 09:46

Page 10

5. Organiser votre repertoire

Le téléphone biloba® vous permet d'accéder à un réseau constitué de 10 numérios de 20 chiffres maximum.

5.1 Enregisterrune memoire

• Rentrer en mode programmation par un appui sur la touche R. La touche clignote.
• Entrer le numéro de téléphone à l'aide des touches numériques du clavier.
• Valider par un appui sur la touche R, puis besoin le numéro à attribuer à cette mémoire (de 0 à 9). Un signal sonore de validation est émis.

NOTA : Pour introduire une pause dans le numéro à mémoriser, appuyer sur la touche

• Rentrer en mode programmation par un appui sur la touche R.
• Entrer le nouveau numéro de téléphone à l'aide des touches numériques du clavier.
• Valider par un appui sur la touche R, puis besoin le numéro à attribuer (de 0 à 9).

Un signal sonore de validation est émis.

5.3 Effacer une memoire

Appuyer 2 fois sur la touche R, puis sélectionner le numéro de la mémoire à effacer (de 0 à 9).

Un signal sonore de validation est émis. Le numéro est effacé.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 12

biliboba

5.4 Appeler un correspondant enregistre dans le repertoire

préndrelaligne

accéder au répertoire

puis saisir un numéro de mémoire (de 0 à 9)

Le numéro en mémoire est composé automatiquement

la communication est établie

raccrocher en fin de communication

NOTA: S'il n'y a pas de numéro dans le répertoire, 2 bips d'erreur sont émis.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 13

biliboba

6.1 Activer / desactiver la sonnerie du combine

Par défaut, la sonnerie est activée.

Pour activer la sonnerie :

Appuyer sur la touche * puis sur la touche # La sonnerie retentit. - Appuyer sur la touche * pour confirmer l'activation. Un bip de confirmation est émis.

Pour désactiver la sonnerie :

Appuyer sur la touche R puis sur la touche # - Appuyer sur la touche 0 pour désactiver la sonnerie. - Appuyer sur la touche R pour confirmer la déactivation. Un bip de confirmation indique que la sonnerie est désactivée.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 14

biliboba

6.2 Regler le volume de la sonnerie de la BASE

La sonnerie de la base peut être réglée.

Enlever le combiné de sa base. - Faire un appui long sur la touche (), maintenir cette touche appuyée.

La sonnerie alternera niveau fort/faible.

• Relâcher cette touche quand le niveau vous convient. Un bip de confirmation est émis.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 15

biliboba

7. BILOBA Et l'acces aux services devotre operateur

Les touches #, * et R® permettent l'accès à des services (renseignez-vous auprès de votre opérateur ou de votre installateur).

8. Recherche de combine

Appuyer sur la touche (de la base.

Le combinéonne jusqu'à : - un nouvel appui sur (6), ou 2 appuis sur la touche (décrocher puis raccrocher), ou si vous replacez le combiné sur la base.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 16

9. Interphonie BASE / combine

L'interphonie permet une conversation interne gratuite entre la base et le combiné.

Elle ne peut pas fonctionner lorsque l'appareil est en communication avec l'extérieur.

9.1 Interphonie a PARTIR du combine

Appuyer sur la touche Le voyant clignote, le voyant de charge de la base clignote également, et un signal sonore est émis (4 bips toutes les 2 secondes). - Voix correspondante interne, appuie sur la touche de la base pour établir la communication. Pour terminer la communication interne, appuyer sur - Pour répondre à un appel externe ou prendre la ligne pendant une communication interne, appuyer sur

9.2 Interphonie à PARTIR de la BASE

• Appuyer sur la touche de la base.
• Les voyants de la base et du combiné clignotent et un signal sonore est émis (4 bips toutes les 2 secondes).
• Voiture correspondante interne, appuie sur la touche du combiné pour établir la communication. Pour terminer la communication interne, appuyer sur. Pour répondre à un appel externe ou prendre la ligne pendant une communication interne, appuyer sur.

NOTA : La durée de l'intercommunication est limitée à 15 minutes.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 18

10. LE REPONDEUR

Le répondeur permet d'enregistrer une annonce.

Cette année invite le correspondant à enregistrer un message.

La durée max d'enregistrement est de 15 minutes. La capacité est de 32 messages.

La durée maximale des messages est de 2 minutes et la durée de votre annonce est de 30 secondes (maximum).

10.1 Programmer la DATE et l'heure

Cette fonction permet de régler la date et l'heure afin d'obtenir l'horodatage des messages du répondeur.

La touche de la base clignote rapidement pour indiquer que l'horloge doit être remise à l'heure.

Appuyer sur au dos de la base, puis :

Régler l'heure

• Sur la base, appuyer sur la touche .
• Chaque impulsion fait avancer d'une heure.

Régler les minutes

• Sur la base, appuyer sur la touche
• Chaque impulsion fait avancer par pas d'une minute avec un appui court, de 5 minutes avec un appui long.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 19

biliboba

Régler le jour

• Sur la base, appuyer sur la touche
• Chaque appui long fait changer le jour.

Un appui court sur la touche J/VERIF. O permet l'écoute de l'heure et du jour, après un bip.

10.2 Enregisterer/ecouter une annonce

Pour enregistrer l'annonce :

• Faire un appui long sur la touche de la base. Un bip vous signale le début de l'enregistrement. (Taineur cette touche appuyée pendant tout l'enregistrement de l'annonce.
• Une fois l'annonce terminée, lâcher la touche pour arrêter l'enregistrement.

NOTA : L'annonce doit faire au moins 5 secondes ; si elle est supérieure à 30 s, l'enregistrement s'arrête, le message "mémoire pleine, effacer votre message" est émis.

• Pour écouter l'annonce appuyer sur la touche de la base.

BILOBA 530 Fr. qxd

14/02/01 09:47

Page 20

biliboba

10.3 Activer/deactiver le repondeur

• Appuyer sur la touche

du combiné.

Appuyer sur la touche

pour activer ou désactiver le répondeur.

Le guide vocal indique le mode dans lequel vous vous trouvez. La touche de la base est allumée pour indiquer que le répondeur est en service.

BILOBA 530 Fr. qxd

14/02/01 09:48

Page 21

biliboba

10.4 Interroger le repondeur

Le répondeur est commandé à partir des touches du combiné :

Appuyer d'abord sur la touche () puis :

Réécouter le message en cours.

Écouter le guide vocal.

Écouter message précédent.

Effacer le message en cours d'écoute.

Effectuer la lecture/pause de tous les messages.

Avancer au message suivant.

Mettre le répondeur en marche/arrêt.

Dans le cas de nouveaux messages, le nombre de clignotements de la touche indique le nombre de messages reçus.

Par défaut, les messages sont diffusés par le combiné.

Un appui long sur la touche du combiné permet d'écouter les messages en mode amplifié sur la base.

NOTA: Si un appel arrive alors que l'appareil est en mode répondeur, l'animal peut être pris en appuyant sur la touche

BILOBA 530 Fr. qxd

14/02/01 09:48

Page 22

10.5 Filterer les APPELS

L'écoute d'un correspondant déposant un message est possible à partir du combiné, ou de la base.

• Par défaut, le message de votre correspondant est diffusé par le haut-parleur de la base. Pour entendre votre correspondant dans le combiné, presser la touche

Le haut-parleur de la base est coupé, vous n'entendez votre correspondant qu'à partir du combiné.

• Pour intercepter l'appoint, appuyer sur

10.6 Regler le code d'interrogation a distance

Cette fonction permet de changer le code d'interrogation à distance du répondeur (le code par défaut est 123).

Accéder au répondeur

Appuyer sur la touche

Code d'interrogation à distance (par défaut 123)

Confirmer

BILOBA 530 Fr. qxd

14/02/01 09:48

Page 23

biliboba

10.7 Interroger votre repondeur a distance

Cette fonction permet d'écouter les messages de votre répondeur à distance, à partir de n'importe quel autre téléphone.

Appeler votre téléphone et attendre que le répondeur décroche. - En cours d'annonce, appuyer sur la touche - Composer le code d'interrogation à distance.

L'annonce vocale vous répond ("vous avez reçu N messages", ou "pas de message"). S'il y a des messages, le premier est automatiquement présenté.

En cours de diffusion des messages :

Interrompre/reprise la diffusion en cours

Passer au message suivant

Réécouter le message en cours

Réécouter le message précédent double appui sur

Effacer le message en cours d'écoute

Arrêter le répondeur

Écouter le guide vocal

Composer

2 3 (1) 1 0- 4 7PO

Si le répondeur était arrêté, après la 10ème sonnerie, la synthèse vocale demande le code d'interrogation à distance à 3 chiffres.

11. Informations complementaires

Norme	CTO
Portée en champ libre	300 mètres *
Autonomie du combiné (valeurs moyennes)	6 heures en conversation **
	4 jours en veille **
Capacité du répondeur	15 minutes pour tous les messages
Batteries rechargeables	3.6V, Ni Cd, AAA 2/3AA
Alimentation AC/DC	Entrée : 250V AC, 50 mA Sortie : 9V DC, 450 mA

• cette valeur peut varier en fonction de l'environnement. dépend de la charge initiale des batteries

Lors de l'achat d'une nouvelle batterie, observer les recommandations de votre revendeur. N'utiliser que la batterie prévue pour votre combiné.

L'utilisation de batteries non appropriées peut perturber son fonctionnement.

Si vous dépassez la portée pendant une conversation, un signal sonore est émis (2 bips toutes les 2 secondes).

Rapprochez-vous de la base sinon, après quelques secondes, la communication sera coupée.

En cours de conversation, si le niveau de charge de la batterie devient insuffisant, 1 bip est émis toutes les 2 secondes. Dans ce cas, il ne reste plus qu'environ 90 secondes de conversation. Au bout des 90 secondes, lorsque la batterie est complètement déchargée, la communication est coupée. Il est nécessaire de recharger la batterie.

11.2 Garantie

Ce produit est garanti selon les clauses en vigueur chez votre distributeur.

Pour bénéficier de cette garantie, vous devez utiliser l'appareil conformément aux instructions de la notice d'utilisation. Vous devez conserver toute facture (ou ticket de caisse) précisant la date d'achat et le nom du revendeur.

Cette garantie ne s'applique pas dans les cas suivants :

• défaut consécutif à une utilisation anormale, à un mauvais branchement,
• appareil ayant subi des chocs ou des chutes,
• appareil déterioré par des effets de foudre, de surtension électrique, d'incendie ou de dégâts des eaux,
• mauvaise utilisation, acte de négligence,
• interventions réalisées sur le produit par une personne non habilitée à le faire.

En tout état de cause, la garantie légale pour vice caché s'applique conformément aux articles 1641 et suivants du code civil en vigueur.

11.3 Sécurité

L'appareil est alimenté par un adaptateur secteur AC/DC conforme à la norme EN 60950.

Son entrée est classée liaison dangereuse et sa sortie est classée Très Basse Tension de Sécurité (TBTS).

L'adaptateur secteur doit être installé près de l'appareil et être facilement accessible.

Pour couper le dispositif de la source d'alimentation primaire, l'adaptateur secteur doit être débranché de la prise 230 V AC 50 Hz.

En cas de défaillance de l'adaptateur secteur, ce dernier doit être remplacé par un modèle identique.

En l'absence d'alimentation secteur ou en cas de coupure secteur, biloba n'est plus fonctionnel. Vous ne pourrez pas passer ou recevoir d'appels en cas d'urgence.

Pour cette raison, il est recommandé d'utiliser en complément un poste téléphonique conventionnel. L'appareil est destiné à être branché sur ligne téléphonique classée TRT3.

La batterie du combiné doit être éliminée conformément à la réglementation des déchets.

Ne pas utiliser votre poste téléphonique pour signaler une fuite de gaz à proximité de cette fuite.

À l'approche d'un orage, il est préconisé de débrancher l'appareil.

Ce poste est construit en conformité avec les directives européennes 73/23/CEE et 89/336/CEE.

11.4 Entretien

Nettoyer votre poste avec un chiffon antistatique légèrement humecté d'eau.

Eviter d'utiliser un chiffon sec (charge statique) et des nettoyants abrasifs ou agressifs qui peuvent endommager les surfaces.

Le magasin où vous avez acheté ce poste est en mesure de vous renseigner et d'assurer le service après-vente.

Toutefois, notre assistance téléphonique est à votre disposition pour tout renseignement complémentaire (0 820 820 217 du lundi au samedi de 8h à 19h).

BILOBA 530 Fr. qxd 14/02/01 09:48 Page 28

biliboa
